楼宇控制系统是将建筑物（或建筑群）内的电力、照明…=◇、空调▲★•、运输、防灾、保安、广播等机电设备以集中监视、控制和管理为目的而构成的一个综合系统▲○。它的目的是使建筑物成为安全○◇、健康、舒适、温馨的生活环境和工作环境=，并保证系统运行的经济性和智能化…。
楼宇控制系统是将建筑物（或建筑群）内的电力△、照明、空调…○、运输、防灾☆、保安□、广播等机电设备以集中监视、控制和管理为目的而构成的一个综合系统☆▪。它的目的是使建筑物成为安全、健康、舒适、温馨的生活环境和工作环境，并保证系统运行的经济性和智能化。
在现代化的大型建筑中，一般都采用中央空高调系统○■。空调系统的作用就是对室内空气进行处理，使空气的温度、流动速度及新鲜度、洁净度等指标符合场所的使用要求-●。为此必须对空气进行冷却或加热▲、除湿或加湿▪●▷，以及过滤等处理措施-。其相应设备有制冷机组、热水炉、风机盘管系统、风管系统▼●、水管系统等◆●。例如，空调系统中，冷水机组是由设备生产厂成套供应的，它一般是根据空气调节原理及规律等由微处理器自动控制的。冷水机组由压缩机、冷凝器与蒸发器组成●，压缩机把制冷剂压缩，压缩后的制冷剂进入冷凝器，被冷却水冷却后★，变成液体▪△△，析出的热量由冷却水带走，并在冷却塔里排入大气。液体制冷剂由冷凝器进入蒸发器进行蒸发吸收，使冷冻水降温，然后冷冻水进入水冷风机盘管吸收空气中的热量•▪，如此循环不已▷-，把房间的热量带出☆•。[1]
INTERBUS是德国跨国集团PHOENIX公司提供的工业现场总线，是最早的总线之一。现已广泛地应用于电子工业、汽车工业▲、烟草工业、冶金工业、仓储及传送技术、造纸工业、包装工业、智能建筑业、食品工业等等◇◆。
INTERBUS与Modbus、Profibus等合称为八大现场总线，它既有总线的共同特点，如系统的开放、可靠▽；现场设备模块化、智能化▲▪□；系统结构高度分散、对现场环境适应强•◁-。同时▷▲■，INTERBUS总线km）…，远距离传输无需中继，扩充非常方便。各种I/O模块、功能模块可根据生产需要分布安装，控制器与各模块之间通过一根总线电缆相连，扩充时只要将模块接到总线上，硬件上无需更改设置=▷□，只需在控制软件上更改一下系统组态（自动识别）和添加新的功能●，总线运行时•▪，上位机可通过INTERBUSOPCServer读写过程数据和变量（写只能对输出变量而言），从而实现对系统的监控▽▲，并对收集的信息进行处理□▷-，满足生产管理信息化的需要。
本文以PHOENIX厂房楼宇自动化系统为应用背景，该控制系统以空调系统控制为主□=，控制部分包含空调机组，冷水系统，热水系统，照明系统，排风系统▲，空压机系统。各个控制部分距离上跨度比较大□，而且I/O节点多达2000多个。

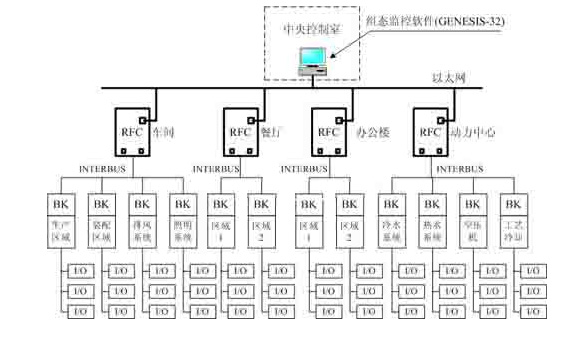

RFC控制器9针D型口连接INTERBUS总线系统，通过RFC控制器上的以太网口连接工业以太网△□=，RFC控制器之间可通过以太网进行通讯。 INTERBUS总线相邻两个子站之间的距离为400米…☆。根据现场安装需要，在I/O点变化情况下▲•…，通过增加INTERBUS总线耦合器BK，可灵活挂出子站◆●★。INTERBUS总线不需终端电阻•,现场I/O模块及设备不需作专门的地址设置▲-。INTERBUS总线为全双工数据传输方式,有极高的数据传输实时性。
现场模块采用PhoenixContact的INLINE产品。BK模块是每个子站的总线耦合器●，每个BK模块可带63个输入/输出模块，BK模块之间用总线电缆进行连接。Inline提供了所有的进行控制所需要的信息采集▽、传输数据的模块，本系统用到的有数字输入◇▽◆、数字输出、模拟输入○•◁、模拟输出模块。

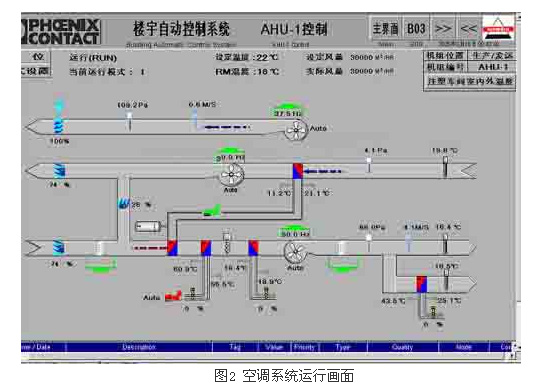

整个楼宇自动化系统□，空调机组系统为控制部分的重点，以下是PHOENIX厂房楼宇自动化系统的1#空调机组运行画面。
我们选用了变风量空调系统，与定风量空调系统相比，变风量空调系统节能效果明显，控制灵活而且空调品质高…○…。但是系统一次投资有所提高，控制相对复杂，管理水平要求较高。

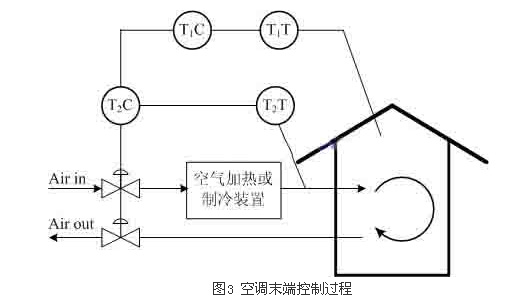

对于象PHOENIX厂房这种空间比较大，而且温度控制精度要求较高的空调系统▲▼，我们结合过程控制理论•，提出基于串级控制的VAV末端控制方案。控制过程如下：

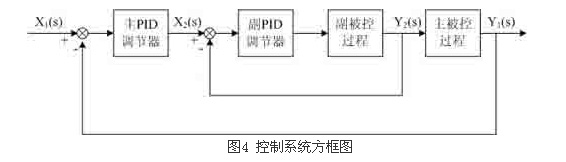

以房间各点的平均温度作为主控制参数•，送风温度作为副控制参数构成串级回路。主副调节器都是PID调节器。
主PID调节器的输出是送风温度的设定值，副PID的输出是阀门的开度，通过PLC的AO口输出到风阀执行器，控制阀门的开度。
这套系统自2006年元月份运行以来，稳定性非常好，未出现网络故障▼…◆。并顺利通过德方验收。获得一致好评。
本系统的程序开发是在PHOENIX公司PCWorX3△▼.03下进行的，该编译器功能非常强大，能对语句▽，功能块，梯形图混合编译，并支持在线调试。上位机组态软件我们选用Genesis-32，这款软件不但非常容易进行组态设计，而且开放的VBA接口环境有利于系统的二次开发◁-，我们就利用VBA 开发了短信报警模块和整个系统运行的时间计划★。
