1、目目录录 第一章 机房装饰工程设计思想及设计特点第一章 机房装饰工程设计思想及设计特点 1 1 一 设计思想 1 二 设计依据 1 三 机房装饰工程的设计内容和特点 2 3 1 中心机房建设及设计内容 2 3 2 平面布局的划分及方案分析 3 3 2 1 平面布局方案设计 3 3 2 2 平面布局方案分析 3 3 3 机房装饰工程的风格与特色 3 3 3 1 整体设计 3 3 3 2 机房装饰空间设计 3 3 4 主要装饰材料的特性 4 3 4 1 机房区吊顶工程的设计方案 4 3 4 2 机房区墙面工程的设计方案 6 3 4 3 机房区地面工程的设计方案 6 3 4 4 机房区照明灯具的选型
2、 7 3 4 5 机房区隔断工程的设计方案 7 第二章 机房供配电系统的设计第二章 机房供配电系统的设计 8 8 一 计算机主机房供电系统设计 8 二 计算机主机房 UPS 供电系统设计 8 2 1 计算机系统的 UPS 总功率的需求计算 8 2 2 UPS 设备选型 9 2 3 UPS 电源后备电池的设计与安装 9 三 供电总负荷设计 9 四 计算机主机房配电设计 10 4 1 机房设备配电回路的设计 10 4 2 计算机机房配电柜设计 10 4 3 电气使用材料与施工 11 4 4 供电系统的安全设计 11 4 5 照明子系统设计 11 第三章 机房接地与防雷系统设计第三章 机房接地与防雷
3□、系统设计 1212 一 计算机机房的接地系统设计 12 1 概述 12 2 计算机房的直流地网与其接地 12 3 防静电与数据安全 12 3 1 机房静电概述 12 3 2 机房的静电及其防护解决方案 13 4 等电位连接 13 5 两组地线 二 计算机房电源防雷系统的设计 14 1 电源防雷 14 2 信号防雷 14 3 OBO 电源防雷器的性能特点 14 第四章 机房空调与新风系统第四章 机房空调与新风系统 1515 一 总体设计说明 15 二 机房专用精密空调系统的设计 15 1 系统选择 15 2 负荷计算及设备选型 15 3 机房专用精密
4◆□◆、空调的安装 18 4 关于空调系统的建议 18 三 机房新风系统的设计 18 1 新风机的作用 18 2 新风换气机的选型 19 4 新风机的安装 19 第五章 环境设备测控系统设计第五章 环境设备测控系统设计 1 19 9 一 机房环境设备测控系统用途 20 二 机房环境设备测控系统功能 20 三 机房环境设备测控系统软件 21 四 机房环境设备测控系统硬件 22 五 机房环境设备测控系统特点 22 六 工程设计方案 23 七 工程进度 24 八 培训和售后服务 25 第六章 机房漏水报警系统及防鼠害设计第六章 机房漏水报警系统及防鼠害设计 2525 一 系统分析 25 二 中心机房漏水的防
5、护措施 25 第七章 机房门禁系统设计第七章 机房门禁系统设计 2525 第一章 机房装饰工程设计思想及设计特点第一章 机房装饰工程设计思想及设计特点 一 设计思想一 设计思想 本次机房装修工程设计 遵循如下思想原则 1 安安全全可可靠靠性性 安全可靠是对一个专业机房设计施工企业的最基本要求 因此在设计及选材方面 结合贵单位的工作特点 性质 充分考虑到使用长久性与稳定性 以保证机房系统乃至 其每一个环节的高度安全性和可靠性 2 超超前前性性与与智智能能性性 机房应充分体现信息系统核心的特点 并考虑机房应富有前瞻性 因此采用目前先 进的技术和材料 将中心机房建设成为一个先进的智能化的信息数据处理
6…▼、控制中心 3 追追求求机机房房人人性性化化设设计计 电子计算机机房建设 除了保证其安全稳定运行外 还要考虑其平面功能布局 色 彩合理搭配 空间装饰元素的呼应等共同营造一种良好的办公室氛围 给从事计算机操 作的工作人员创造良好的工作环境 充分体现以人为本的人本主义设计思想 4 环环保保 节节能能 考虑到环境的重要性 设计时都选用对安全环保的装修材料 并在节约能源 防尘 防噪音等方面也将采取相应的措施 二 设计依据二 设计依据 电子计算机机房设计规范 GB50174 93 建筑物防雷设计规范 GB50057 94 低压配电设计规范 GB50054 95 计算站场地技术条件 GB2887 89 计算
7、站场地安全要求 GB9361 88 计算机机房用活动地板技术条件 GB6650 86 电子计算机机房施工及验收规范 SJ T30003 93 室内装修工程质量规范 QB1838 93 电子设备和设施的接地 搭接设计指南 QJB Z 25 通信机房静电防护通则 YD T754 95 环境电磁卫生标准 GB9175 88 电磁辐射防护规定 GB8702 88 建筑物内部装修设计防火规范 GB 50222 95 高层民用建筑设计防火规范 GBJ45 通风与空调工程施工及验收规范 GB 50243 97 采暖通风与空气调节设计规范 三 三 机房装饰工程的设计内容和特点机房装饰工程的设计内容和特点 在保
8▲…■、证机房设备安全运行和满足机房的使用功能的前提下 设计师将美学艺术有机 地融入其中 加之合理地运用装饰材料 对机房空间进行美化和重点部分进行点缀 增 加机房空间的层次感和品味 旨在重点突出机房装饰的高科技形象 体现机房设计的人 性化特点 针对本工程 在设计时考虑到了种种可能对机房功能产生不利影响的因素 以达到安全 可靠 经济 美观和环保节能目的为原则 对本工程进行详细的设计 充 分体现信息时代的特征以及机房的网络化和智能化特点 3 13 1中心机房建设及设计内容中心机房建设及设计内容 淮安市地税局办公楼中心机房建设主要包括 1 主机室 2 网络 配电室 3 外网服务器机房 4 内网服务器机房 信
9、息中心机房设计施工主要包括以下内容 1 机房装饰装修工程 2 机房供配电 照明及防雷接地工程 3 机房漏水监测报警系统 4 空调 新风系统 5 机房设备测控系统 3 23 2 平面布局的划分及方案分析 平面布局的划分及方案分析 3 2 13 2 1 平面布局方案平面布局方案设计设计 根据贵单位中心机房的使用功能和工作性质 将装修范围内规划为如下功能间 主 机室 网络 电源室 外网服务器机房 内网服务器机房 值班室 介质室 更衣室 以 及一层消防监控中心 二层 UPS 供电室 3 2 23 2 2 平面布局方案分析平面布局方案分析 从使用功能方面讲 将整个楼层分二个区域 即计算机设备区域 辅助机
10•◆•、房区 设 备区域包括主机室 网络 电源室 外网服务器机房 内网服务器机房 辅助机房区包括 主机监控室 更衣室 介质室以及一层消防监控中心 二层UPS 供电室等 此设计使使 用用功功能能合合理理 空空间间流流线线明明确确 体体现现机机房房设设计计的的人人性性化化特特点点 从安全性能方面考虑 由于辅助机房区距离出入口较近 工作人员具有最短的出入 路由 一旦发生火灾等特殊情况 人员可在最短的时间内撤离 另外由于设备区与辅助 机房区分开 可有效减少人员 尤其是不必要人员 的进入 从而可提高设备的运行安 全 从作业流程方面讲 由于工作人员主要集中在值班室 将主机房与值班监控室分开 既作到了人机分离又可在
11、值班监控室内直接观察到设备的运行情况 而且从值班监控室 到设备区具有最短的路由 使工作人员对设备的操作及维护均十分便利 从人性化及科学性考虑 完善的使用功能及时尚的装修理念贯穿整体设计思路 安 全的电力供应 舒适的运维环境 别具一格的设计思想 无无处处不不在在的的体体现现现现代代化化的的高高科科 技技与与智智能能化化的的信信息息网网络络中中心心 3 33 3 机房装饰工程的风格与特色 机房装饰工程的风格与特色 针对贵单位中心机房的设计方面 在保证设备的安全运行和使用功能的前提下 力求 简洁大方 同时又要有一定的超前性 创造一个良好的办公环境 3 3 1 整体整体设计设计 计算机机房是一个代表

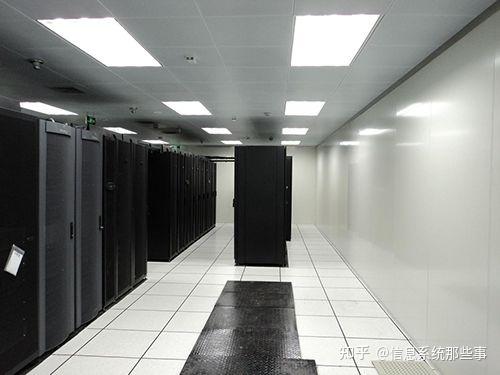

12▪•、高高科科技技的环境 所以在色彩的选用上也是 以以浅浅调调和和深深蓝蓝 为为主主调调 3 3 2 机房装机房装饰饰空空间设计间设计 机房空间的天花和地板根据客户的要求 天花采用浦乐菲尔微孔铝板天花 地板采 用沈飞无边进口贴面全钢防静电地板 为了打破机房整体环境的单调性和突出一些元素 的变化 在墙面的设计上采用材质颜色的和谐和装饰元素的重复出现来达到此效果 另 一方面在玻璃隔断的处理上 饰面框采用亚光不锈钢装饰 其特点是亚光不锈钢属于金 属材质 符合机房的防静电和屏蔽要求 另一方面不锈钢易清洁 质感好 无论色彩还 是质感均易与机房内其它装饰材料协调 整个空间现代感强烈 充分体现机房空间
13▪、的高 科技形象 3 43 4 主要装饰材料的特性 主要装饰材料的特性 主主要要装装修修材材料料表表 祥见装饰一览表 装装饰饰部部位位材材料料名名称称品品牌牌产产地地备备注注 机房区天花600 600 微孔铝板浦飞尔上海0 8mm 机房区墙面彩钢板格满林南京60mm 机房区玻璃隔断12mm 厚钢化玻璃隔断耀华秦皇岛 不锈钢板饰 面 机房区玻璃隔断12mm 厚防火玻璃隔断金刚广东 不锈钢板饰 面 机房区地面全钢抗静电地板沈飞沈阳600 600mm 3 4 1 机房区吊机房区吊顶顶工程的工程的设计设计方案方案 天棚采用微孔铝棚板 微孔铝棚板的特点 1 美观及适用性 它是以高标准的预着色铝合金板为主要
14、原料 无论是在质感上 强度上以及各种耐 候性能上远远超过静电喷涂材料 它以先进技术为生产基础 质感良好 线条美观 色彩 柔和 连接光滑 可同其它装饰材料配合使用 2 不燃性 由于以金属为原料 不会燃烧 符合机房消防安全的要求 达到国家 A 级防火标准 3 安装容易 维修方便 设计先进 根据不同的要求 把照明系统 空调系统 通风系统 消防系统等管线 安装在吊顶内部 由于该吊顶的每一个单元都可自由拆卸 故给棚内工程的维护带来极大 的方便 机机房房区区采采用用上上海海 浦浦飞飞尔尔 方方形形微微孔孔铝铝棚棚板板 6 60 00 0 6 60 00 0 0 0 8 8 该产品材料表面氟碳烤漆 平整 美
15、观 多年使用不褪色 不变形 具有轻质 防火 防潮 吸音 不起尘等性能特点 为目前国内机房吊顶装饰材料中上佳选择 也可采用多 种组合方式 增加空间的变化和层次 防火性 产品属金属材料制品 有很好的防火性能 且耐腐蚀 易清洁 符合环保要 求 施工性 产品设计考察 组装灵活 棚架结构简单 极易安装 适用性 产品属中档装修材料 由于以金属为原料 不会燃烧 符合现代建筑消防安全的需要 达到国家 A 级防火 标准 安装容易 维修方便 由于采用金属材料 具有一定的屏蔽效果 3 4 2 机房区机房区墙墙面工程的面工程的设计设计方案方案 目前电子计算机房内墙装饰饰面的主要材料有铝塑板 彩钢板 铝单板 千思板 防
16、火板 蜂窝板等 根据具体的施工工艺以及材料的性价比 本次工程的内墙面选用彩钢 板作为墙面装饰材料 房间的净高设计为 2800mm 表面平整 光滑 防潮 防火 强度 高 整体效果美观 大方等特点 机机房房区区墙墙面面采采用用 格格满满林林 彩彩钢钢板板 技术特性 组合式钢板隔断为格满林 COMPANY 公司产品 得到中国一级防火认可 和国际甲级防火认可 已通过 2 小时防火试验 获得过日本最高生产技术质量荣誉 TPM 奖和日本品质管理最高荣誉 戴明奖 材料组成 主要由钢骨架系统和钢板面系统组成 规格 2650HX1200X60MM 或 2650HX900X60MM 80MM 具体高度与宽度测量决
17、定 隔音及防火保证 隔音标准 提供吸音率试验报告 防火标准 提供防火试验报告和国内防火试验报告 可提供 2 小时防火试验报告 抗冲击及抗震保证 抗冲击标准 提供冲击试验报告 抗震标准 提供抗震试验报告 3 4 3 机房区地面工程的机房区地面工程的设计设计方案方案 根据我公司多年机房建设经验及用户反馈 沈飞进口贴面抗静电地板其电性能 机械 载荷性能是国内其他厂家无法相比的 该产品在机房中铺设累计误差小 其对角线 平面 度都非常精确 支座上有独到之处 可以四面作边 安装相当方便 表面装饰帖图牢靠 外观大方漂亮 表面整洁 图案清晰 安装后给人一种舒适感 本次设计地板敷设高度为 300mm 机机房房区
18▼•、区地地面面采采用用沈沈飞飞无无边边全全钢钢抗抗静静电电活活动动地地板板 地板尺寸 600mmX600X35mm 地板特点 1 地板机械性能高 2 承载力大 3 防火性能好 4 表面静 电喷塑 柔光 耐磨 防蚀 5 地板表面粘贴装饰板 耐磨性及抗静电性能优良 6 抗污染 便于清洗 7 造型美观 装饰性强 8 组装灵活 互换性好 9 维修方便 经久耐用 抗静电地板性能指标附表 项 目 性能指标 冬 季 平面度 0 75mm 尺寸公差0 0 25mm 电性能 2 5X104 106 PVC 1X106 2X1010 HPL 2 5X104 106 PVC 支架承载能力 33 8KN 防火指标 氧指数
19、 32 通风地板通风量0 25 地板系统重量50kg m2 流动载荷181kg 集中载荷550kg 极限载荷1360kg 以上各指标完全符合 计算机机房用活动地板技术条件 GB6650 86 中各项质 量要求 差 0 1 0 2 mm 表面耐磨转数 5000 转 其各项指标均已达到国际较高水 平 是较高档的计算机房专用的地板材料 3 4 4 机房区照明灯具的机房区照明灯具的选选型型 灯具选用与棚板相配套的广州松业三管格栅灯具 内装飞利浦日光色日光灯管 具有照度高 无眩光 照度均匀 显色性好 无噪声 起动快等优点 3 4 5 机房区隔断工程的机房区隔断工程的设计设计方案方案 机房区在确保在各功能
20、间的管理上互不干扰 又能拓展视觉空间 最有效的方法 是采用通透明亮的大玻璃隔断 本工程设计使用钢化玻璃 12mm 防火玻璃 15mm 其防火级限可达到 40 分钟 可有效的限制火灾的扩散范围 其四周边框采用冷弯矩形 钢管配以不锈钢板包饰 简洁的线条以及和谐的颜色使得机房的分区简单但有条理 第二章 机房供配电系统第二章 机房供配电系统的设计的设计 一 一 计算机主计算机主机房供电系统设计机房供电系统设计 计算机房供电按一级负荷要求进行设计 电源由大楼总配电室引一路 3 120mm2 2 70mm2电缆引到中心机房电源室市电配电柜做为中心机房电力主干线 由 于大楼入户电源为双路电源切换后送入机房
21◆、所以机房内不必再设双路互投 为了保证 机房内设备的稳定运行 本次设计是我们根据规范标准以及经验进行设计 配电柜内的 二次配电可根据与相关的投标单位及业主沟通后结合室内的设备情况进行二次深化设计 电源室内设二台配电柜 一台主要提供空调机 新风机 照明 市电插座及其它用电 另一台 UPS 的供电 包括为机房内主要计算机及网络设备供电 应急照明及其它设备供 电 二 供电总负荷设计二 供电总负荷设计 信息中心机房内的设备主要包括 机房空调机 新风机 UPS 20KVA 二台 照明设 备及其它辅助设备等 其用电量见下表 序号设备名称数量单位 用电量 KW 合计用电量 KW 1UPS 电源2台2040 2
22、机房专用空调1台5757 3机房新风机2台33 4照明设备1套33 5辅助设备155 6备用12020 7合计128 考虑到用电设备的冗余及未来发展的需要 供电负荷留有20 左右的余量 本次设计供 电总负荷按 180KVA 考虑 四 计算机主机房配电设计四 计算机主机房配电设计 4 1 机房机房设备设备配配电电回路的回路的设计设计 计算机房内分两路供电 一路市电供电系统 供给机房专用空调 新风机 正常照 明 市电插座等设备用电 另一路给计算机和网络设备供电 1 市电供电系统主要为 机房专用空调 新风机 照明 市电插座等供电 2 UPS 供电系统主要为 计算机设备 网络设备 消防设备 门禁系统
23、监控系统 等供电 机房内主要计算机设备 如小型机 服务器等 采用单独回路供电 以保证设备供 电系统 以确保设备的安全 有效的运行 地板下微机采用中日合资生产的松本电器插座 导线用镀锌钢管保护 保证供电系统的安全 稳定 可靠地运行 达到计算机房的供电要 求 在施工过程中 机房内的弱电系统信号线缆 动力线缆主线分别送入地板内的槽道 分回路线缆穿镀锌钢管铺设 引到设备上或地下插座 以达到防火 防鼠害的要求 强电 和弱电线缆分开铺设 以确保动力电和弱电互不干扰 保证计算机设备的稳定运行 4 2 计计算机机房配算机机房配电电柜柜设计设计 计算机机房配电系统应设置独立的机房专用低压配电柜 负责机房内低压配
24、电的分 配 其设计的正确 合理 配电柜内部电器件性能的好坏 将对整个机房的正常用电起着 重要作用 本次设计两台计算机机房专用配电柜 按照以下要求设计 配电柜内开关使用合资施耐德 C65 系列开关 机房专用配电柜建立标识 使相关人员能正确识别 机房专用配电柜根据用途设计各路供电准确 可靠 机房专用配电柜中设立电流表 电压表 供检查电源电压 电流及三相间平衡的关 系 机房专用配电柜三相电分别设立电源指标灯 以监控三相电的供电情况 颜分 按相应标准 并设立标志牌 机房专用配电柜设立工作地线和保护地线端子排 并加标识牌 机房专用配电柜绝缘性能 符合国家标准 GBJ232 82 电气设备交接试验标准
25、篇 机房专用配电柜内的各种电器元件均有相应的标识 以便识别 其编号与设计图纸 一致 考虑到机房内有特殊设备 我们在 UPS 配电柜内增设一个变频装置 将 UPS 输出电 源频率为 50HZ 变为频率是 60HZ 以次保证特殊设备的使用要求 4 3 电电气使用材料与施工气使用材料与施工 配电柜开关采用合资施耐德 C65 系列 本开关为合资生产 具有性能良好 使用寿 命长 切换速度快等特点 工程施工管路采用镀锌管保护设备电源导线 地面敷设线槽 市电采用优质镀锌槽道 200 120 作为主干 UPS 采用优质镀锌 槽道 300 120 作为主干 各分回路采用镀锌钢管 DN15 外表通过镀锌处理
26、大幅度地提 高了抗腐蚀能力 2 分线盒 敷线平面中 用作导线的转弯 相接 交叉是敷线的十字路口 可作不 同管形的变换和一定范围的高度调整 双线槽线路的分线盒内部设有隔离板 以保证强 弱电之间的隔离和屏蔽 敷线平面中出现强弱电交接十分复杂时 线槽在水平位置采用加 深分线盒 将水平方向的线槽交叉进行 极大地方便了各种线 系列带护罩式插座盒 电源 电话 视频插座任意选择 兼有分线 盒作用 为综合布线 专用出线口 用于导线的引出 可根据需要用作电源 电话 视频插座或计算机 终端出口 距分线mm 设置第一个出线、撑附件 连通器用于直通连接 圆管接头用于分线盒中圆管连接 变径接 头用于线槽与圆管的连接 终端用于线槽终端封头 支架与调整螺栓用于线槽支撑及高度 调整 其调整螺栓长度视施工条件而定 高度调整一般为 30 50mm S 型加深专用接头 用于纵横交叉或过梁处 平式弯通用于线槽的转角处 立式弯通用于线槽的上下连接口 其他线槽专用胶水 用于线槽与线槽 线槽与分线盒连接处 防止杂质进入 4 4 供供电电系系统统的安全的安全设计设计 供电系统是计算机房的心脏 只有计算机房的供电系统安全可靠 才能保证计算机 的数据安全 计算机机房供电系统使用的开关均选用具有过流和短路保护的断路器 计 算机房内所有用电设备的
28、金属外壳 电气线路的金属保护管槽 均与电源的保护地PE 线相接 为保证计算机房发生事故后 能保护计算机和网络设备的安全 本设计设计了 与消防报警系统联动的空调新风设备自动切断电源控制装置 4 5 照明子系照明子系统设计统设计 1 机房设备区照明照度按 300Lx 以上布置灯具 应急照明照度按正常照明照度的 20 布置灯具 2 应急照明灯具与正常照明灯具使用同一组灯具 平时由市电供电 当市电断电后 应急照明采用 UPS 供电 由自动切换装置自动切换至应急照明电源 3 灯具选用与棚板相配套的格栅灯具 内装白色日光灯光管 具有照度高 无眩光 照度均匀 显色性好 无噪声 起动快等优点 4 排除眩光技术
29、措施 眩光会给机房内工作人员造成不舒服的感觉 产生眩光的原因 是光源的亮度和光线柔和性 为避免产生眩光所带来的不舒适的感觉 本工程选用广 州松业牌无眩光格栅灯箱和 PHILIPS 灯管 从材质上做到优中选优 符合相关规定 标准 将计算机机房内的眩光控制在一定的范围内 给工作人员以舒适的感觉 为机 房内工作人员创造一个良好的工作环境 第三章 机房接地与防雷系统设计第三章 机房接地与防雷系统设计 一 计算机机房的接地系统设计一 计算机机房的接地系统设计 1 概述概述 计算机房接地系统是确保设备和人身安全的重要技术措施 计算机房应有五组接地 系统 防雷接地 交流工作接地 市电保护接地 弱电系统 计算
30、机 网络系统 消防 报警及灭火控制系统 电视 电话 安保系统等 接地 计算机直流接地 按照近代等 电位防雷理论 一栋建筑物的上述五个接地系统都要与建筑物的等电位体相接 防雷 接地 工作接地 保护接地 弱电接地 按照相应的设计施工规范 上述四组接地系统 统一接在大楼的等电位体上 接地电阻应符合规范要求 2 计计算机房的直流地网与其接地算机房的直流地网与其接地 为确保计算机工作安全 计算机房要设置地网 通称直流逻辑地网 计算机及网络 设备的地都要与直流逻辑地网相接 由直流地网为计算机及网络设备提供一个等电位 为防止雷电波和其它用电设备产生的高次谐波的干扰 直流地网要与强电保护地PE 线、地网要设专线与等电位体相接 机房设计一组直流接地极 接地电阻小于一欧 机房直流接地网的接地引下线 平方线 防静防静电电与数据安全与数据安全 3 1 机房静机房静电电概述概述 计算机房的防静电技术 是属于机房安全于防护范畴的一部分 由于种种原因而产生 的静电 是发生最频繁 最难消除的危害之一 静电不仅会对计算机运行出现随机故障 而且还会导致某些元器件 如 CMOS MOS 电路 双级性电路等的击穿和毁坏 此外 还会影响操作 人员和维护人员的正常的工作和身心健康 计算机在贵单位等方面的应用 日益普及和深入 这些领域都是与国民经济息息相关的 一旦计算机系统在运行
32、中发生故 障 特别是较大的故障会给国民经济带来巨大的损失 造成的政治影响更不容忽视 3 2 机房的静机房的静电电及其防及其防护护解决方案解决方案 静电引起的问题不仅硬件人员很难查出 有时还会是软件人员误认为是软件故障 从而造成工作混乱 此外 静电通过人体对计算机或其他设备放电时 即所谓的打火 当能 量达到一定程度 也会给人以触电的感觉 造成操作系统作维护人员的精神负担 影响 工作效率 对于计算机房的静电 我们采取以下措施 将计算机房内的所有设备的金属外壳统一接地 机房安全地 以防止计算机产生 的静电累积 在计算机内安装高性能的防静电地板 地板贴面的阻率应在国家标准规定的 105 108地板下的
33△△、金属支架应进行多点有效接地 网状 最后接至大楼综合地或机房安全 地 机房区采用机房专用空调以保证机房内的湿度 对于采用 MOS 电路作存储器的电子计算机系统 为了有效的保护 MOS 电路可在 硬件维修室或机房内设置 MOS 电路维修台 维修台采用有接地金属板作台面 维护人员 带特制的接地手套 操作前将手套接地 将人体所带的电荷泄漏 接地电阻在 100 欧姆内 可以取得良好的泄漏静电的作用 计算机的信息流是弱电压 弱电流信号 为防止计算机房内静电形成高压电子云 对数据信息造成破坏 为游离电子提供一个泻流通道 计算机房内所有用电设备的金属外 壳 电气线路的金属保护管槽 均与电源的保护地 PE 线 等等电电位位连连接接 等电位连接的目的 在于减小需要防雷的空间内的各种金属部件和各系统之间的电位 差 防止地电位及雷电反击 施工中将计算机设备的金属外壳 UPS 及电池箱金属外壳 金属地板支架 隔断及金属阂框架 设施管路 电缆桥架等做等电位连接 并以最短的线 路连到最近的等电位连接带或其它己做了等电位连接的金属上 5 两两组组地地线线之之间间的的连连接关系接关系 计算机系统正常运行需要纯净的接地 在计算机房内设计使用单独的直流接地系统 这个接地系统与计算机房的防雷接地没有发生关系 当建筑物受到雷击时 受直击雷产生 的电流为 60KA 地线 欧姆 根据欧姆定律 则受雷击点的电
35、压突升到 60KV 由于大楼为等电位连接体 因此所有与等电位体连接的位置电压为 60KV 如果直流接地 体与等电位体没有连接 则它保持对地零电位 也就是对等电位体瞬时为 60KV 这无疑 是有害的 我们采用一种地极等压保护器的设备实现二者之间的关系 在正常情况下地极 保护器不导通 保持两个接地线的相对独立 在雷击的情况下迅速导通 将机房地电位和 防雷地连为等电位体 从而保护了设备 6 接地系接地系统统的施工的施工 6 1 计算机系统受电端的三孔插座 其接地端子接直流逻辑地网 6 2 凡金属材料设备外壳均与保护地 PE 相连 6 3 在室内安全保护地线与电源中性线要分别接在开关柜和配电箱相应接线 保护地 PE 与配电柜体有可靠的电气连接 6 5 防静电地板支脚 金属吊顶及铝塑板应每 20 平方米至少有两点可靠接地 并统 一接至保护地 以防设备漏电 保证人身安全 二 计算机房电源防雷系统的设计二 计算机房电源防雷系统的设计 1 电电源防雷源防雷 本设计是根据对机房电源实行一 二级的电源防雷保护 对直击雷的防护可凭借大 厦相关措施 机房电源防雷主要针对感应雷 电力系统各种操作过电压进行保护 一级防雷器 采用德国 OBO 的 B 类产品 型号为 V25 B 3 NPE 二级防雷器 采用德国 OBO 的 C 类产品 型号为 V20 C 3 NPE 该防雷器的设计目 的 依据 VD
37、E 0675 标准对 1000V 以下的低压负荷设备依据标准实行保护 它保护电气设 备不受雷电和开关操作所引起的瞬态过压损坏 将电源防雷器置放在配电柜中总开关前端 这样既节省空间 又起到了美观 易维护的作用 防雷器中的地线就近接到大楼的防雷地 上 2 信号防雷信号防雷 信号防雷主要考虑以下两个方面 一是由电信局引来的电话线打到卡接模块上后 每对线加避雷子 上项工作应由电 信局来完成 二是连接路由器设备的线缆应根据设备的在线电压 传输速率 接口类型等加装相 应的防雷器 防雷器的型号可根据具体设备型号确定 DDN 专线 F 做为专线防雷器 以太网采用 RJ45S 100
38●○=、 4 F 防雷器 做保护 以保证网络系统安全运行 3 OBO 电电源防雷器的性能特点源防雷器的性能特点 1 安全可靠 2 保护功能强大 大流量 残压低 3 保护全面 NPE 防雷模块适用于不同电网制式 4 维护简便 模块化设计 保护投资 5 故障功能显示 工作状态一目了然 6 安装简便 OBO V20 C 3 NPE 型防雷器在相线与零线之间的限压采用三个氧化锌压敏电阻的 C 0 模块 在零线和地线之间的保护 采用一个高能量石墨放电极的 NPE 模块来限制零 地之间的过电压 第四章 第四章 机房空调与新风系统机房空调与新风系统 总体设计说明总体设计说明 空气调节的主要目的是为机房中的人员设备提
39、供一个安全舒适的工作环境 随着社 会信息化的高速发展 计算机功能范围的日趋扩大 机房作为电子系统信息管理 交换和 处理的中枢 其重要性和特殊性不言而喻 因此 通过空气调节为机房设备创造一个可靠 稳定运行的工作环境便显得尤为重要 同时 适应人性化管理要求 为机房工作人员营造 一个良好舒适的工作环境 对系统效率的充分发挥也是同等重要的 机房专用精密空调系统的设计机房专用精密空调系统的设计 1 系 系统选择统选择 空气调节的主要目的是为机房中的人员设备提供一个安全舒适的工作环境 随着社 会信息化的高速发展 计算机功能范围的日趋扩大 机房作为电子系统信息管理 交换和 处理的中枢 其重要性和特殊性不言而
40▲▷、喻 因此 通过空气调节为机房设备创造一个可靠 稳定运行的工作环境便显得尤为重要 同时 适应人性化管理要求 为机房工作人员营造 一个良好舒适的工作环境 对系统效率的充分发挥也是同等重要的 2 负负荷荷计计算及算及设备选设备选型型 1 负负荷荷计计算算需需考考虑虑的的因因素素 一般来讲 机房内空调系统的负荷主要包括 设备的冷负荷 照明的冷负荷 外窗的辐射热和窗体传热的冷负荷 外墙和屋顶的传热冷负荷 人体的冷负荷及湿负荷 2 系系统统设设备备选选型型 空调系统 对于机房内部环境的温度 湿度 空气洁净度以及空气流动速度等 都 起着至关重要的作用 一般机房特点为 机房往往是某个单位或系统的枢纽 经济地位
41、 社会地位都很重要 机房内设备密度较大 机房内设备要连续运行 机房还有扩容要求 根据以上特点以及电子计算机房对于机房温湿度的要求 采用意大利海洛斯 65UA 一台 意大利海洛斯公司在全球内推出的模块化 Himod 机房专用空调机 从对机房环境空 间适应性 高效节能 经济性 降噪和环境保护等方面赋予机房专用空调全新的概念 有几大优点 1 最大的灵活性 模块化设计 外观更美观 一致 模块间任意组合 多种型号可供选择 适用各种条件 多种可选附件 适应各种环境要求 每台机组标配有可调速风 组合使用无考虑均压问题 2 高效风机 利用可变速新式叶轮高效风机 静压可在 20Pa 450Pa 调节 结合特 殊
42▼☆▲、设计的大静压室 使用 Himod 空调低噪音得以实现 3 节能 由于使用高效风机和涡旋式压缩机 使得 Himod 空调功耗大大降低 比传 统型号低 35 运行及维修费用低 4 智能化控制 每个模块均由新型微电脑控制器控制 多模块机组无须增加任何设 备即可实现互相联动及程序控制 通过 HIROMATIC 控制器即可实现远程联网 5 安装维修简单方便 完全正面维护 部件拆卸维修简单 非常短的平均故障修复 时间 机组侧面无需留空间 节省安装空间 6 环境保护 Himod 采用可循环使用的工业材料 对环境保护起着积极的作用 三 明治夹层式面板结构 中间加阻燃隔热降噪材料 具有 AO 级防火性能 型号U
43▼●、A 系列65UA 送风方式下送风 制冷系统双系统 风量m3 h15680 最大风压Pa100 风机输入功率kw4 1 总冷量kw66 6 显冷量kw60 6 噪声dB A 63 8 压缩机输入功率kw18 3 显热比 SHR0 91 能效比 EER3 34 外形尺寸 L W H mm1750 890 1950 型材框架 工艺结构合理 喷漆涂层内付绝热吸音酯泡沫 2 直观系统视窗运行状态 薄型模块化设计 正面检修 重量轻 体积小 安装方 便 3 高能效比 高效名牌全封闭压缩机 低噪音 双机系统 使用方便 V 型热变 4 换器盘布置 SHR 值高 制冷能效比可达 293 风系统风机传动效率比达 0
44◆◆、 98 加湿器能效比达 13Kg 千瓦 是典型的低能耗高性能产品 5 独特的风机设计 双风机两侧进气 离心通气机 锅壳内藏式电机 直联叶转动 方式 结构简单 免润滑 维修方便 高效率 低噪音 动态和静态平衡好 无震动 6 新型材质加热器 电加热器采用铝合金材料 低热时 大通量设计确保加热无条 件表面温度低 防止空气离子化效应 分段使用 热效率高 长寿命 7 除湿 热气再加热 除湿作用是由除湿电磁阀控制 当接到HIROMATIC 控制器 发现除湿信号时 除湿电磁阀动作并开关一部分蒸发器盘管 这时蒸发温度相应降低进 行除湿 系统风量不变 在除湿过程中制冷系统能够利用制冷剂的潜热进行再加热 而 省去
45、了再加热系统 达到节能目的 8 高效率高效能过滤器 抽屉式波状过滤网 具有倍于回风口的过滤面积 滤网的 材料采用复合纤维 吸附灰尘的能力强 便于维护和更换 9 无水质要求的高效加热器 自含式蒸汽发生器 由耐高温塑料制成 并设有网状 筒型电极格栅与更换方便的桶体 设有全自动的固态节能控制电路 控制除湿量 并通过 控制冲洗和补水逻辑电路 自动补水 排水 保持桶体长长寿命 3 机房 机房专专用精密空用精密空调调的安装的安装 根据工程的实际情况 考虑到机房区格局的划分与设备的摆放 为了保证机房区设 备的制冷效果 将机房专用空调室内主机摆放在配电室 正面对着机房设备 良好的气 流组织循环和设备摆放形式即
46、能有效的利用机房空间 又能保证设备的制冷效果 机房 区的供配电设备设在空调室 位置在空调送回风方向上 防止造成的空调送风的 盲 区 新风的引入可使机房区保持正压并可保证室内空气新鲜 在空调安装时 为保证空调的正常运行 在空调内机支架上安装防震胶板以防止机器震动 空调的在空调安装时 为保证空调的正常运行 在空调内机支架上安装防震胶板以防止机器震动 空调的 加湿管采用开泰管自本楼层水房 卫生间 以棚上取水 排水管同样利用开泰管在楼下 二楼棚上 利加湿管采用开泰管自本楼层水房 卫生间 以棚上取水 排水管同样利用开泰管在楼下 二楼棚上 利 用用 1 100 坡度自然排至楼下卫生间 汽管和液管做保温和防
47、冻理 坡度自然排至楼下卫生间 汽管和液管做保温和防冻理 4 关于空 关于空调调系系统统的建的建议议 由于空调的位置在机房区的一边气流具有单向性 在设计时采用空调导流板以保证空 调良好的气流组织方向及减少由于空调送风所产生的噪声 机房新风系统的设计机房新风系统的设计 1 新 新风风机的作用机的作用 机房的密闭性较高 如果其中的空气不进行更换 由于 CO2 等气体不断累积 很容易 使工作人员疲劳困乏 工作效率随即下降 而且室内空气长时间不置换也容易造成军团病 这就是近十多年来国际空调界最关注的课题之一 尤其随着各种合成建材的使用 现代办 公设备如计算机 复印机的普及 建筑密闭性的提高 以及为了节能
48、或降低造价而尽可能 减小新风量等原因 室内产生的有害气体和生物污染物得不到合理稀释和置换 CO2 含量 升高 空气品质劣化 出现各种呼吸道疾病症状 表现如困倦 乏力 胸闷 精神恍惚 过敏 工作效率下降等 造成这种 室内空气品质恶劣 的主要原因 就是新风不足或通 风不良 同时新风的引入会使机房内形成空气正压 可防止外部不洁气体的进入 以保持 机房内的洁净度 2 新 新风换风换气机的气机的选选型型 设计方案 方案 在主机监控室选择一台风量为 600 m3 h 的新风机 在配电室选择一台风量 为 1600 m3 h 的新风机 为机房区提供净化新风 以达到将室外新鲜风流引入机房内部 对 室内新鲜空气进
49、行补充 清洁之目的 同时风机可以增大机房内部静压 可以避免外界环 境灰尘进入机房 对其内部设备造成不利影响 采用北京亚都新风换气机 新风机系统向室内送新风 冬季将室外的 12oC 冷空气经加热处理到 20oC 送入室内 用新风换气机 是将 12oC 的室外新鲜空气经加热处理到 10 4oC 送入室内 所以冬季将 12oC 的空气加热到 10 4oC 所须的能量即为用新风换气机与用全送全排通风系统相比节约 的能量 夏季将 31 6oC 的空气冷却到 27oC 所须的能量即为用新风换气机与用全送全排通 风系统相比节约的能量 新风换气机的特点是 1 双向换气 将新鲜的室外空气送入室内 同时将室内的污
50、浊气体排到室外 吐故 纳新 让您有置身于大自然的舒适感受 2 能量回收的功能 机器内置热交换器 将排出去的空气与送进来的空气进行了冷 热交换 70 以上的能量回收率使保温换气容易实现 3 空气过滤净化功能 设备内置的专业级空气过滤器能保证送入市内的新鲜空气洁 净无尘 4 新 新风风机的安装机的安装 新风机具有过滤和消音装置 可以保证进入机房内风流质量 并将风机噪声降低至 50 60dB 左右 避免对机房造成声污染 外部新风经室外防雨百叶风口进入室内入风风道 过滤后经风机送入机房 新风机风 道由镀锌铁皮制成 其中新风入风风道需做保温处理 第五章 环境设备测控系统设计第五章 环境设备测控系统设计
