一、总体说明
- 数据中心机房是基础设施的核心，需将建筑、电气、安防、网络等多专业紧密结合，确保系统稳定运行与信息传输畅通。
- 项目目标是在现有场地基础上，打造符合国家A类标准的机房，作为大楼数据中心的核心区。规划区包括主机房、UPS设备间、消防间等功能区。
1.1 项目概况
- 机房面积约300平方米，拟改造为国家标准机房，承担大楼数据中心的运行任务。
1.2 建设目标与定位
- 以A类国家标准为设计与施工依据。
- 土建装修具备防尘、防潮、抗静电、电磁屏蔽等环境要求。
- 供配电系统实现高质量、持续稳定供电。
- 精密空调系统实现温湿度、气流和风量等的精准调控。
- 安全体系覆盖防盗、门禁、防雷接地、消防等物理安全需求。
- 环境监控系统对设备运行状态进行全面监控与报警。
二、土建施工方案
2.1 设计依据
- 依据相关数据中心设计规范及防护、装修等标准执行。
2.2 设计要点
- 装修需满足防火、防静电、防尘、防盗、降噪与屏蔽等综合要求。
2.3 地面装修
- 地面高差留0.35米，预留空调送风与强电管线通道。选用耐磨抗静电全钢地板，地板下部结构加强并设防尘处理，UPS区域加强支撑，确保载荷均布。
2.4 吊顶装修
- 顶部采用微孔铝合金金属板吊顶，设置回风主龙骨与次龙骨，支撑结构采用角钢，表面做防尘处理。

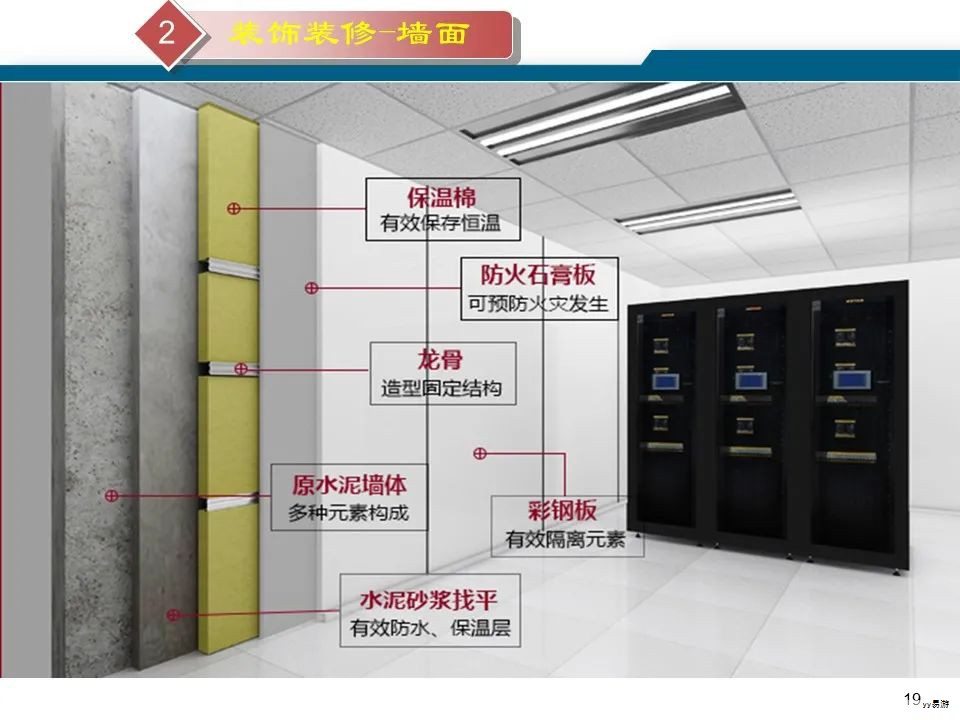

2.5 墙体装修
- 配电区域设防火分区，面板采用防火材料并填充防火层，其他区域以双层白色铝塑板饰面并按现场尺寸分缝安装；外部接地处理符合接地要求。墙体需具备隔音、防火、屏蔽性能，墙面涂刷高档乳胶漆。
2.6 门窗与通道
- 出入口门采用符合疏散要求的防火门，并具备自动关闭功能。机房主入口、主控室与网络机房之间设门禁系统，外部设置出门按钮，内部可刷卡，确保火灾时门禁系统自动开启以便人员撤离。主控室入口采用防火防盗门，玻璃隔墙处设配套的玻璃自动门，窗帘颜色与机房风格统一。
三、空调与通风系统设计
3.1 设计依据
- 依据数据中心设计规范及相关通风与空调标准，结合现场气象与负荷数据进行综合设计。
3.2 空调方案
- 机房面积约220平方米，配置1台专用精密空调，制冷量≥55kW，地板下送风、地板上回风的气流组织方式；UPS区设置柜式空调。
- 空调系统需具温度、湿度、尘埃与正压的综合控制能力，外机应具备较高温度耐受能力，确保全天候稳定运行。
四、电气设计与供配电
4.1 设计依据yy易游
- 依据数据中心设计规范、民用建筑电气设计等相关标准执行。
4.2 供电架构
- 机房实现双路供电，主电源来自市电，备用电源由UPS提供。关键设备采用A级供电标准，确保核心负载的高可靠性。
4.3 不间断电源（UPS）系统
4.3.1 UPS 配置
- 设200kW级UPS，后备时间1小时，覆盖机柜、门禁、消防、监控及弱电系统。
- 技术要点：选用国际知名品牌，双变换在线工频机，配置输出隔离变压器、经济运行模式、紧急切换、静态旁路、维修旁路与防雷功能，便于维护与运维。
4.4 插座与布线
- 区分UPS插座与市电插座，主机房与控室采用金属地插；市电与应急电源设墙插，机柜、门禁、消防、监控等由UPS供电并设独立分支，确保应急与维护需求独立可靠。
4.5 照明设计
- 采用格栅灯，主区照度≥400 Lux，辅助区≥200 Lux；停电时应急照明由UPS供电，照度≥10 Lux，出口处照明≥1 Lux并设出口标识，保障火灾及紧急疏散需求。
五、机房安防与监控系统
5.1 设计依据
- 参考防范工程、雷击与防雷设计等相关规范。
5.2 防雷与接地
- 设三级防雷与综合接地系统，中心机房实现等电位连接。接地阻值控制在规范范围内，确保工作接地、保护接地及直流接地符合要求。
- 通过环形铜带接地网覆盖机房，使用铜带与铜线实现全局等电位连接，覆盖机柜、UPS、机房地板框架、金属门框及相关设备，确保静电控制与抗雷击能力。
5.3 安防监控系统
- 选用高清一体化球形或半球摄像机，重点区域覆盖：主机房、UPS间、消防间等，监控中心配置硬盘录像主机，确保24小时不中断监控，摄像设备由UPS供电。
5.4 门禁系统
- 在关键区域设置刷卡/密码联合控制的门禁，门禁控制主机布置在系统管理室，门禁控制器设于吊顶或地板下，门禁系统与消防联动，火灾时门禁自动解锁，确保人员快速撤离。
六、动力与环境监控设计
- 通过网络与串口等接口实现对中心机房及分散机房的集中监控，覆盖动力设备、专用精密空调、室内空气质量、低压配电柜、新风、环境系统（温湿度、地面漏水）、照明、UPS等。
- UPS状态实现实时监控，触发报警并自动切换到相应监控界面，提供声音、短信与文本提示。
- 环境监控包括空调运行、漏水探测、温湿度监控、烟雾预警等，一旦异常自动切换到对应界面并发出报警，确保运维人员及时响应。
