- 信号分为模拟信号与数字信号两大类。
- 模拟信号：原始信号，能被人类直接感知与理解，如音乐、音频等。波形连续、起伏不断，随强度变化而变化，具有自然的连贯性，但在传输过程易受距离与干扰影响而衰减。
- 数字信号：电信号的离散化表示，适合在网络中传输与处理，人类无法直接感知。信号离散、幅度保持稳定，抗干扰性强、传输距离更远、质量更易保障，但需接收端将其调制成可呈现的模拟信号。
- 调制/解调的作用：把模拟信号转换为数字信号发送，接收端再将数字信号调制回模拟信号，以实现不同信号间的转换与传输，从而降低传输过程中的损耗。
二、传输介质中的有线部分：双绞线
- 非屏蔽双绞线与屏蔽双绞线
- 屏蔽双绞线在外覆金属屏蔽层，具备更强的抗电磁干扰能力，适合干扰较多的环境，成本较高。
- 非屏蔽双绞线外层没有屏蔽，适合干扰较弱的环境，成本低但抗干扰性较差。
- 常见型号包括多种类别，当前仍在使用的以提升速率为目标的系列为主。
- 双绞线排序（RJ-45接头的两种标准）
- T568A 与 T568B 两种排线顺序，决定了两端的接线一致性。
- 实际在网路中，四对线才承担传输功能，其他两对多用于早期电话等用途，现代网络多用前四对。
- 直通电缆、交叉电缆与全反线
- 直通电缆：两端排线一致，常用于连接不同类型的设备（如交换机与路由器、计算机等），发送端与接收端的引脚对应关系相同。
- 交叉电缆：两端排线互换，用于连接相同类型的设备（如两台交换机、两台电脑等），以实现发送与接收端口匹配。
- 全反线：一种特殊布线，用于初始配置新设备时的特定连线，常用于特殊场景，日常应用较少。
- 总结
- 直通电缆是通用网线的主流选择，直连不同设备时通常使用同一端口排线。
- 交叉电缆多用于相同设备之间的直连，现代设备往往具备自适应识别能力，逐步减少对交叉电缃的需求。
- T568B 排线在国际标准中应用较广，T568A 为另一种可选标准。
三、光纤传输
- 光纤的特点
- 具有极高带宽与传输距离、良好抗干扰性、传输损耗低等优点。
- 以细小的石英玻璃芯传导光信号，信号在芯内通过全内反射传输，传输性能优异，但芯材脆性较大，需慎重处理与安装。
- 光纤接口与连接方式
- 常见连接器类型包括：FC、ST、SC、LC、MT-RJ 等，各有尺寸与对接方式，选择要根据实际设备接口来匹配。
- 光纤的种类
- 单模光纤：芯径较小（常见8–10 μm），传输距离与速率极高，常用于远距离或高带宽场景；激光/激光器件常用于信号源。
- 多模光纤：芯径较大（常见50/62.5 μm），成本较低、适合近距离传输，通常可由激光或LED光源驱动，但传输损耗与距离受限于模态扩散。
- 选择要点
- 单模适合长距离与高速需求，连接成本与对准要求相对较高；多模适合近距离布线与成本敏感场景。
- 两种光纤在制造与连接工艺方面各有难度，应结合应用场景进行选型yy易游。
四、无线传输与天线基础
- 无线传输的常见波段与介质
- 依据频率高低，无线传播距离通常呈现相应的变动趋势：频率越高，理论传输距离越短，但带宽与速率潜力越大。
- 常见的波段与应用包括：低频无线电波用于远距离广播与导航；红外线在家庭遥控与近距离通信中的应用较多；激光用于直线传输的高带宽场景，受遮挡物影响强；微波覆盖广泛，涵盖雷达、卫星通信、部分无线传输等。
- 天线的作用与结构
- 天线负责发射与接收无线电波，通常由振子、馈电网络和外罩三部分构成。
- 振子负责捕捉入射信号并将其转换为能传递给馈电网络的信号，馈电网络负责信号分配与驱动振子，外罩则主要起保护与防护作用，提升整体抗干扰性与耐久性。
- 传输中遇到的障碍与解决
- 无线传输易受物理障碍物、地形、天气等因素影响，导致信号衰减、干扰与覆盖不均。
- 通过合理的覆盖规划、选用合适波段与天线、以及必要的中继设备，可以实现较稳定的无线覆盖。
五、综合布线的概念与要点
- 概念与目标
- 综合布线系统是在建筑内实现语音、数据、视频及其他信息传输的标准化、模块化布线系统。通过统一的结构化设计，提升信息传输的可靠性与维护性。
- 布线的总体原则
- 采用模块化设计与星型拓扑，确保设备之间的灵活互联与易维护性。
- 以水平子系统、工作区子系统、垂直子系统、管理间子系统、设备间子系统、进线间子系统、建筑群子系统等组成，形成层次化的网络结构。
- 七大子系统概览
- 水平子系统：工作区信息插座连接至配线架的路径。
- 工作区子系统：信息插座延伸至设备、跳线及其他插座等。
- 垂直子系统：主干线（通常以光纤为主）连接设备与管理区域。
- 管理间子系统：机柜、配线架等管理设备的交互与连接区域。
- 设备间子系统：各楼宇中的设备交换与信息交互场所。
- 进线间子系统：建筑外部通信入口与管线汇聚点，作为入口设施与布线设备的安置点。
- 建筑群子系统：连接不同建筑物的通信线路，通常采用光缆与相关设备组成，呈星型拓扑以便覆盖多栋建筑。
- 布线方式与走线美观
- 明线指直接暴露在外的布线，显得杂乱且易损；暗线通过走线槽、桥架等隐蔽布线，便于维护与美观。
- 走线槽通常有方形与弧形两种，尽量使用弧形槽，便于转向与保护芯部脆弱的光缆。金属材质的走线槽稳定性更好，塑料材质易受岁月影响。
- 桥架用于工作区域的大量布线，便于叠放并提升通道利用率，常分为全封闭与半封闭两种，半封闭更易观察与维护。
- 配线架与机柜
- 配线架承担交换机与信息插座之间的中间转接职责，减少端口的频繁拆插，延长设备寿命。
- 常见规格为1U、2U等高度单位，1U约等于4.445厘米。

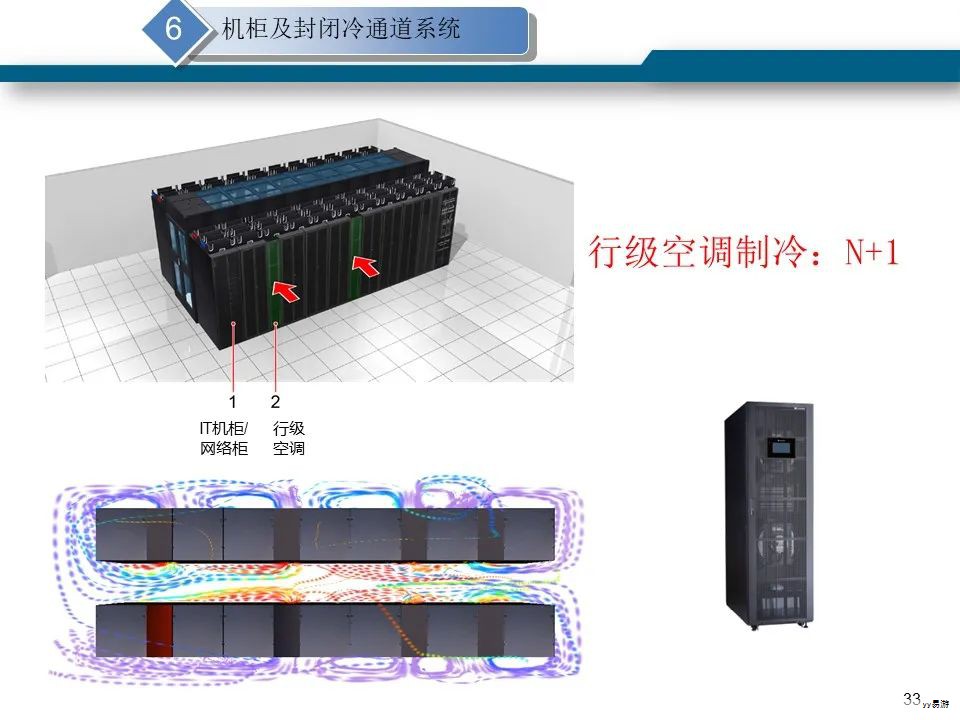

- 机柜用于安放配线架、服务器、交换机等设备，分为服务器机柜与网络机柜两种。服务器机柜通常深度略大，便于后部走线和散热，尺寸常见为600 mm×800 mm；网络机柜较小，常见为600 mm×600 mm。高度多为1.8米或2米，便于人员检修。
- 设计要点
- 在布局时需考虑热量散发、维保性、线缆分区与标识，确保不同设备之间有足够的间距，留出1U以上的散热空间以提升性能与稳定性。
六、总结
- 综合布线是现代建筑信息传输的基础，涵盖有线与无线两大领域的传输介质、连接方式与管理体系。
- 通过结构化、模块化的设计，加强楼宇之间与楼宇内部的高效互联，提升网络的可维护性、扩展性与可靠性。
- 在实际应用中，需要综合考虑传输距离、带宽需求、干扰环境、维护成本与日后扩展，选用合适的布线方案、连接器与设备，以实现稳定、可持续的网络环境。
